📋 30 秒快速摘要
傳統Z軸設定器是純機械式量具，依賴肉眼判讀指針刻度，重複精度僅 ±0.02mm，且無防水防塵能力，必須收納於恆溫恆濕環境中。
得盛世對刀儀是機電一體化設計，重複精度達 0.0006mm（0.6µm），具備防水防塵密封結構可長期固定於機台上，支援自動化整合，對刀僅需約 10 秒，並可安全量測至 0.05mm 極微小刀具。
這兩者並非同一時代的改良款，而是基於不同物理原理的跨世代產品。
| 比較面向 | 傳統 Z 軸設定器 | 得盛世對刀儀 |
|---|---|---|
| 外觀與原理 | 機械式百分錶／千分錶，齒輪-彈簧傳動 | 機電一體化，電子傳感器 + LED 指示 |
| 判讀方式 | 肉眼判讀指針刻度，易受視差與疲勞影響 | LED 燈號或自動化信號輸出，零人為誤差 |
| 重複精度 | ±0.02mm（最佳情況） | 0.0006mm（0.6µm）微米級 |
| 對刀時間 | 數分鐘（手動操作全流程） | 約 10 秒（自動化巨集整合） |
| 環境耐受 | 無密封，怕切削液及粉塵，需收納於計量室 | 防水防塵密封結構，可長期固定於機台上 |
| 長期穩定性 | 齒輪磨耗、彈簧疲勞，需定期校正保養 | 精密線性軸承，無摩擦背隙，穩定性極佳 |
| 最小可測刀徑 | 受限於大接觸力，無法量測微型刀具 | 0.05mm 極微小刀具（特規品），標準版 0.07mm |
1. 外觀結構與作動原理
傳統Z軸設定器，其核心為一機械式百分錶或千分錶，外觀上具有指針式刻度量錶，視覺上類似一個小型平台磅秤。其內部由齒輪、齒條及彈簧等機構組成，透過刀具接觸平台後的垂直位移，將線性運動轉換為指針的角位移進行顯示。
得盛世對刀儀則採用圓柱形外殼設計，業界以其外形俗稱為「養樂多罐」。其內部摒棄了機械式放大機構，改為高精度接觸傳感器與電子電路，屬於機電一體化設計。
2. 判讀方式與人為誤差
Z軸設定器的判讀完全依賴操作員以肉眼觀察指針與刻度盤的相對位置。此過程極易因人員訓練不足、疲勞，或觀看視角（視差）不同而產生判讀誤差。即使是熟練的技術人員，其重複判讀精度仍受限於人體工學與刻度分辨率。
得盛世對刀儀則從根本上消除了人為判讀誤差。其自動化版本直接由電腦控制器接收觸發信號，進行全自動刀具長度量測。即便是手動操作的版本，也配備了高亮度LED指示燈：
- 當刀具接觸到預設高度時，燈號即時亮起
- 提供明確、無歧義的到位信號
- 燈號明滅的判讀方式，完全不受視角或主觀判斷影響
3. 量測精度與分辨率
精度是兩者最關鍵的差異。傳統Z軸設定器的機械式量表，其刻度最小分辨率通常為 0.01mm，而受限於齒輪間隙、摩擦及機構遲滯等誤差，其頂尖等級的重複定位精度也僅能達到 ±0.02mm。
得盛世對刀儀得益於其高剛性軸承導引與靈敏的電子傳感元件，能提供高達 0.0006mm（即0.6µm） 的重複量測精度。此精度已進入微米級別，完全能滿足高精密加工（如光學模具、微機械零件）的嚴苛需求。
精度差距量化：得盛世對刀儀的重複精度（0.6µm）比傳統Z軸設定器（20µm）高出 超過 30 倍。這不是「改良」，而是精度等級的根本躍升。
4. 操作效率與自動化整合
兩者在對刀作業效率上存在顯著差距。傳統Z軸設定器需由操作員手動執行以下完整流程：
- 刀具緩慢下降
- 觀察指針到位
- 鎖定數值
- 反向退刀
整個對刀循環通常需耗費數分鐘，且過程中極度仰賴人員手感與專注力。
得盛世對刀儀在自動化整合模式下，可與CNC控制器的自動對刀巨集程式協同運作。刀具快速逼近後自動減速接觸，一旦觸發信號，控制器即時記錄刀具長度補償值，整個過程僅需約 10 秒鐘 即可完成單一刀具的對刀作業。
產能效益：此效率優勢在動輒數十把刀具的加工排程中尤為顯著——以 30 把刀具計算，每次換刀對刀可節省超過 1 小時，大幅減少了機台待機時間。
5. 環境耐受性與防護等級
此為兩者在現場應用可靠度上的根本差異。
傳統Z軸設定器屬於精密機械量具，對環境極為敏感：
- 齒輪機構無密封設計，完全無法抵抗切削液、粉塵及油霧的侵入
- 一旦受潮會導致內部鏽蝕與動作卡滯
- 平時必須收納於木製保護盒中，放置於恆溫恆濕的計量室內
- 僅在需要對刀時才由技術人員攜至機台使用
- 移動過程中若發生摔落或碰撞，內部精密齒輪與軸承極易受損變形，導致量測基準失準，甚至整組報廢

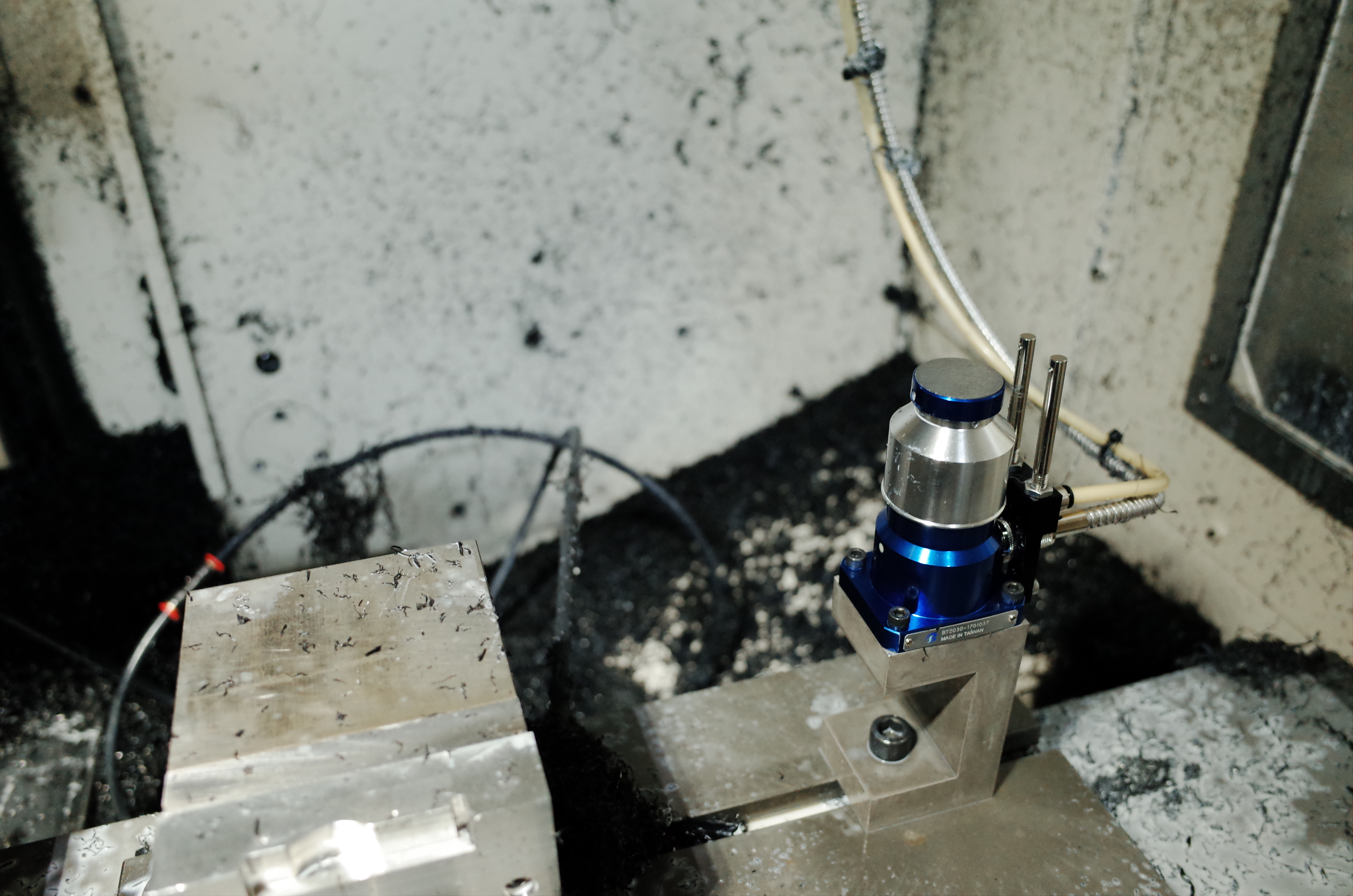

得盛世對刀儀則專為CNC加工現場的惡劣工況設計：
- 本體具備防水防塵的密封結構
- 可長期固定安裝於機台工作台上
- 直接承受切削液噴濺、金屬切屑與研磨粉塵飛灑等環境考驗
- 不影響內部機構作動與電氣絕緣性能
- 能作為機台的一部分進行常態性部署，免去反覆拆裝與移動的風險
6. 長期穩定性與保養需求
傳統Z軸設定器的核心問題在於其機械式傳動機構：
- 內部的齒輪組合在長期使用後會產生磨耗、間隙增大
- 切削液滲入導致潤滑失效與卡死
- 彈簧金屬疲勞造成預壓變化
- 因此必須定期進行高度校正與內部清潔保養，否則量測基準將逐漸飄移
得盛世對刀儀的內部作動機構採用精密線性軸承，實現近乎無摩擦的軸向運動。此設計徹底消除了齒輪傳動的背隙與干涉咬死問題，長期使用下亦能維持極佳的機械重複性，確保每次對刀信號都觸發在相同的高度位置，大幅降低了保養校正的頻率。
7. 刀具適應性與靈敏度
此為兩者在應用範圍上的最大分野。Z軸設定器因內部機構的彈簧預壓力與移動部件慣性，其接觸觸發力較大，無法用於量測微型刀具。
得盛世對刀儀具備極高的觸發靈敏度，其觸發應力極低：
- 標準版本即可安全量測直徑小至 0.07mm 的微型鑽頭或銑刀
- 針對特殊需求，特規品更能量測直徑僅 0.05mm 的極細微刀具
- 在如此微小的尺度下，傳統Z軸設定器的接觸力道會瞬間導致刀具斷裂或撓曲變形，完全無法勝任此類量測任務
實際驗證：得盛世對刀儀已通過實際測試，可完美量測至 0.05mm 極微小刀具。查看完整 0.05mm 對刀儀測試報告 →
總結
得盛世對刀儀並非僅是Z軸設定器的改良款，而是基於不同物理原理的跨世代產品。它將刀具設定從仰賴肉眼與機械結構、且需悉心呵護的類比時代，帶入了信號輸出、微米精度、防水防塵、可即時固定於惡劣加工現場，並實現自動化整合的數位時代。這一根本性的設計理念差異，使其在現代化CNC加工生產線中，成為提升稼動率與加工精度的關鍵設備。
