BCW 系列 — 工業防水型
BCW 系列為大尺寸螺紋型接觸式定位開關，採用 M8 或 M10 精密螺紋安裝， 具備 IP67 防水防塵等級，可在切削液噴濺及潮濕環境中穩定運作。 鎢鋼觸頭硬度達 HRA 90.5，長期使用耐磨耗，適合 CNC 加工中心、自動化產線等嚴苛工況。
BCW-M8 / BCWB-M8
M8×0.5 螺紋 · 3mm 接觸頭直徑
- 安裝螺紋：M8×0.5，適用於常見夾具及固定座
- 接觸頭直徑：ø3mm 鎢鋼，微小接觸面積實現精準定位
- BCW-M8：標準直型本體
- BCWB-M8：L 型彎角本體，適合側向安裝及狹窄空間

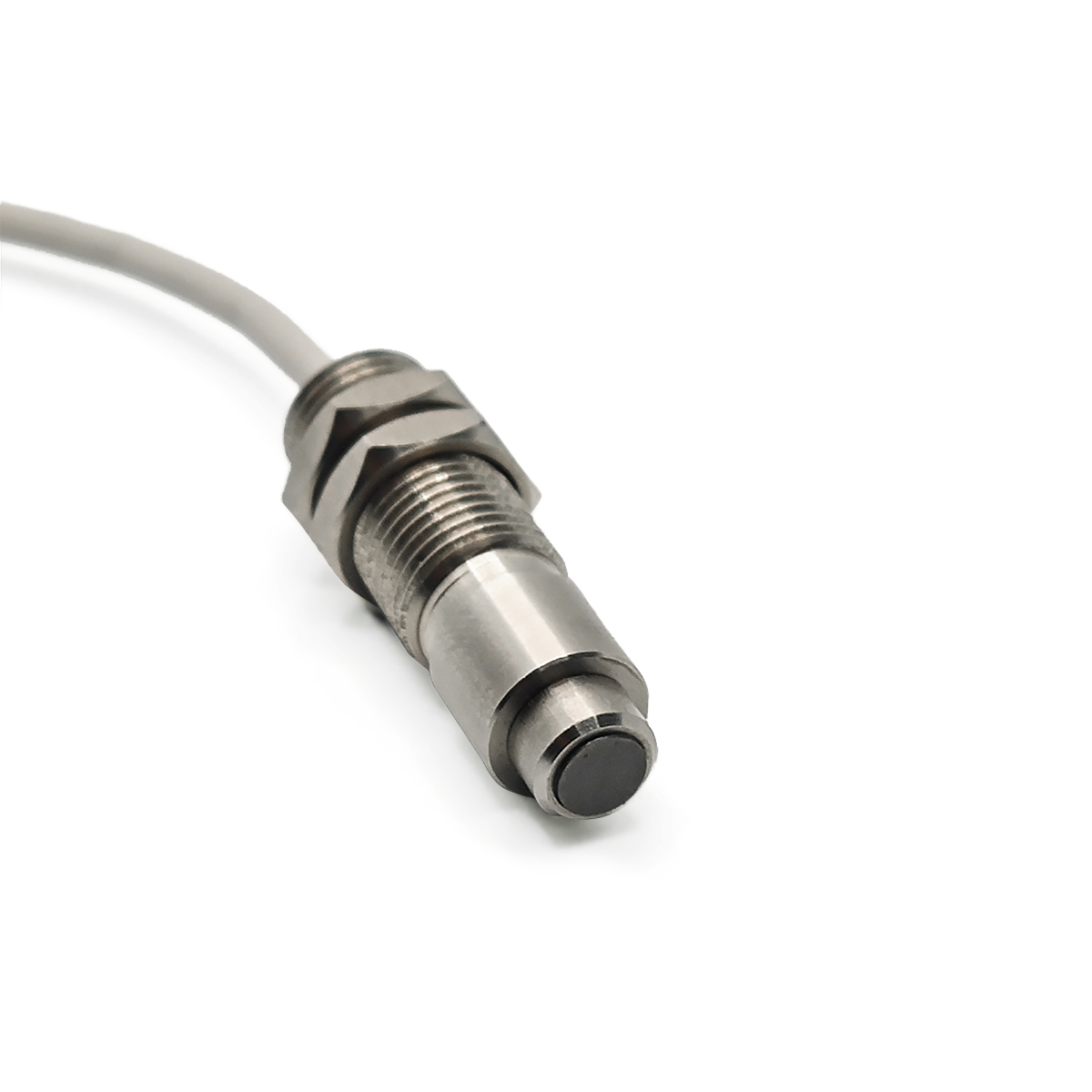

BCW-M10 / BCWB-M10
M10×1.0 螺紋 · 5mm 接觸頭直徑
- 安裝螺紋：M10×1.0，穩固鎖附於重型夾具
- 接觸頭直徑：ø5mm 鎢鋼，較大接觸面積適合粗定位場景
- BCW-M10：標準直型本體，安裝長度 34.8mm
- BCWB-M10：L 型彎角本體，安裝長度 35.5mm
BCW 系列規格
| 規格項目 | BCW-M8 / BCWB-M8 | BCW-M10 / BCWB-M10 |
|---|---|---|
| 安裝螺紋 | M8×0.5 | M10×1.0 |
| 接觸頭直徑 | ø3mm | ø5mm |
| 接觸頭材質 | 鎢鋼 HRA 90.5 | |
| 本體材質 | SUS303 不鏽鋼 | |
| 接觸力 | 0.8N | |
| 預行程 | 1.5mm | |
| 重複定位精度（C 型） | 0.001mm | 0.001mm |
| 重複定位精度（NC 型） | 0.003mm | 0.003mm |
| 訊號電壓 | DC 5V–24V | |
| 穩定電流 | 10mA 以下（峰值 20mA 以下） | |
| 訊號輸出 | B:NC（常閉接點） | |
| 防水防塵等級 | IP67（IP6X 完全防塵 + IPX7 1m 水深 30 分鐘） | |
| 出線長度 | 標準 2M／可選 3M、6M | |
| LED 指示燈 | 可選配（無 LED / 綠光 LED） | |
| 標準型本體長度 | 34.8mm | 34.8mm |
| L 型本體長度 | 35.5mm（BCWB-M8） | 35.5mm（BCWB-M10） |
BCS 系列 — 精巧經濟型
BCS 系列為小尺寸直桿型接觸式定位開關，體積精巧、反應靈敏， 適合安裝空間受限的設備使用。雖然不具備防水功能， 但在乾燥環境中提供與 BCW 同等級的高精度定位性能，是經濟高效的選擇。
BCS 直桿型
精巧尺寸 · 高性價比
- 直桿型設計，安裝簡便，佔用空間極小
- SUS303 不鏽鋼本體，鎢鋼觸頭
- 重複定位精度 0.001mm
- 適用於儀器設備定位、光學檢測平台、自動化模組等乾燥環境
- 相較 BCW 系列價格更經濟，適合大量部署
BCS 系列規格
| 規格項目 | BCS 規格值 |
|---|---|
| 外型 | 直桿型 |
| 接觸頭材質 | 鎢鋼 HRA 90.5 |
| 本體材質 | SUS303 不鏽鋼 |
| 重複定位精度 | 0.001mm |
| 防水防塵 | 無（建議用於乾燥環境） |
| 訊號電壓 | DC 5V–24V |
| 訊號輸出 | B:NC（常閉接點） |
| 適用環境 | 儀器設備、檢測平台、自動化模組 |
技術優勢
接觸式定位開關以實體接觸方式進行位置檢測。與非接觸式（光電、磁感應）感測器相比， 不受工件材質、顏色、透明度、表面粗糙度及環境光線的影響，訊號輸出更穩定可靠。
0.001mm 重複定位精度
C 型號在每次接觸時達到 0.001mm 以內的穩定重複精度，確保自動化產線的一致性與可靠性。
不受工件材質影響
接觸式感測不受工件顏色、透明度、表面粗糙度、磁場干擾等因素影響，訊號輸出單純可靠。
鎢鋼觸頭 · 長期耐用
接觸頭採用鎢鋼材質，硬度達 HRA 90.5，抗磨耗性能優異，使用壽命達 1,000 萬次以上。
接觸式 vs 非接觸式定位感測器
| 比較項目 | 接觸式定位開關 | 非接觸式（光電／磁感應） |
|---|---|---|
| 感測原理 | 實體接觸觸發 | 光線反射／磁場變化 |
| 工件材質影響 | 不受影響 | 受顏色、透明度、材質影響 |
| 環境光線影響 | 不受影響 | 可能受強光或紅外線干擾 |
| 訊號精度 | 0.001mm 重複精度 | 受距離、角度影響較大 |
| 液體／油污環境 | BCW 系列 IP67 防水，可正常運作 | 透鏡污染即失效 |
| 安裝調校 | 機械式接觸點，設定直觀簡便 | 需校準感測距離與靈敏度 |
| 使用壽命 | 1,000 萬次以上 | 無機械磨耗，但電子元件可能老化 |
| 成本 | 經濟實惠 | 通常較高 |
