產品特色
🎯 0.001mm 重複精度
保證重複定位精度在 0.001mm 以內，每次量測結果穩定可靠。
🔋 250 小時長效續航
省電設計，採用兩顆 SR44/LR44 鈕釦電池（3V），LED 亮燈狀態下可連續使用超過 250 小時。
🔬 微小徑輕荷重
接觸力僅 1.0N，專為微小刀徑（0.07mm 以上）設計，特殊規格可達 0.05mm，避免刀具損傷。
💧 IP67 防水防塵
符合 IEC 60529 IP6X（完全防塵）及 IPX7（1m 水深 30 分鐘）標準，在惡劣加工環境中堅固耐用。
🖐️ 手動操作設計
專為無法自動化對刀、需要人工操作的環境設計，操作直覺簡便，無需複雜整合。
📏 精巧尺寸
高度僅 40mm，寬度約 20mm，重量僅 43g，體積輕巧便於攜帶與安裝。
產品規格
| 規格項目 | BTS-5 規格值 |
|---|---|
| 產品型號 | BTS-5 |
| 主要用途 | CNC 加工中心手動刀具量測 |
| 適用刀具最小直徑 | 0.07mm（特殊規格可達 0.05mm） |
| 尺寸 | 高度 40mm +0/+0.005，寬度約 20mm |
| 接觸方向 | +Z 軸 |
| 接觸點直徑 | ø5mm 鎢鋼 |
| 重複定位精度 | 0.001mm |
| 輸出信號 | LED 燈號顯示 |
| 電源 | 3V（SR44 × 2 或 LR44 × 2 鈕釦電池） |
| 電池續航力 | LED 連續亮燈 > 250 小時 |
| 接觸點位置 | ø0mm（頂端中心） |
| 超行程 | 2mm |
| 重量 | 43g |
| 接觸力 | 1.0N（標準）／0.8N（輕荷重）／0.5N（極輕荷重） |
| 防水防塵等級 | IP67（IP6X 完全防塵 + IPX7 1m 水深 30 分鐘）／IEC 60529 |
| 操作溫度 | +5°C 至 +50°C |
功能示意與實機照片
BTS-5 微小徑對刀功能示意圖及實際使用情況

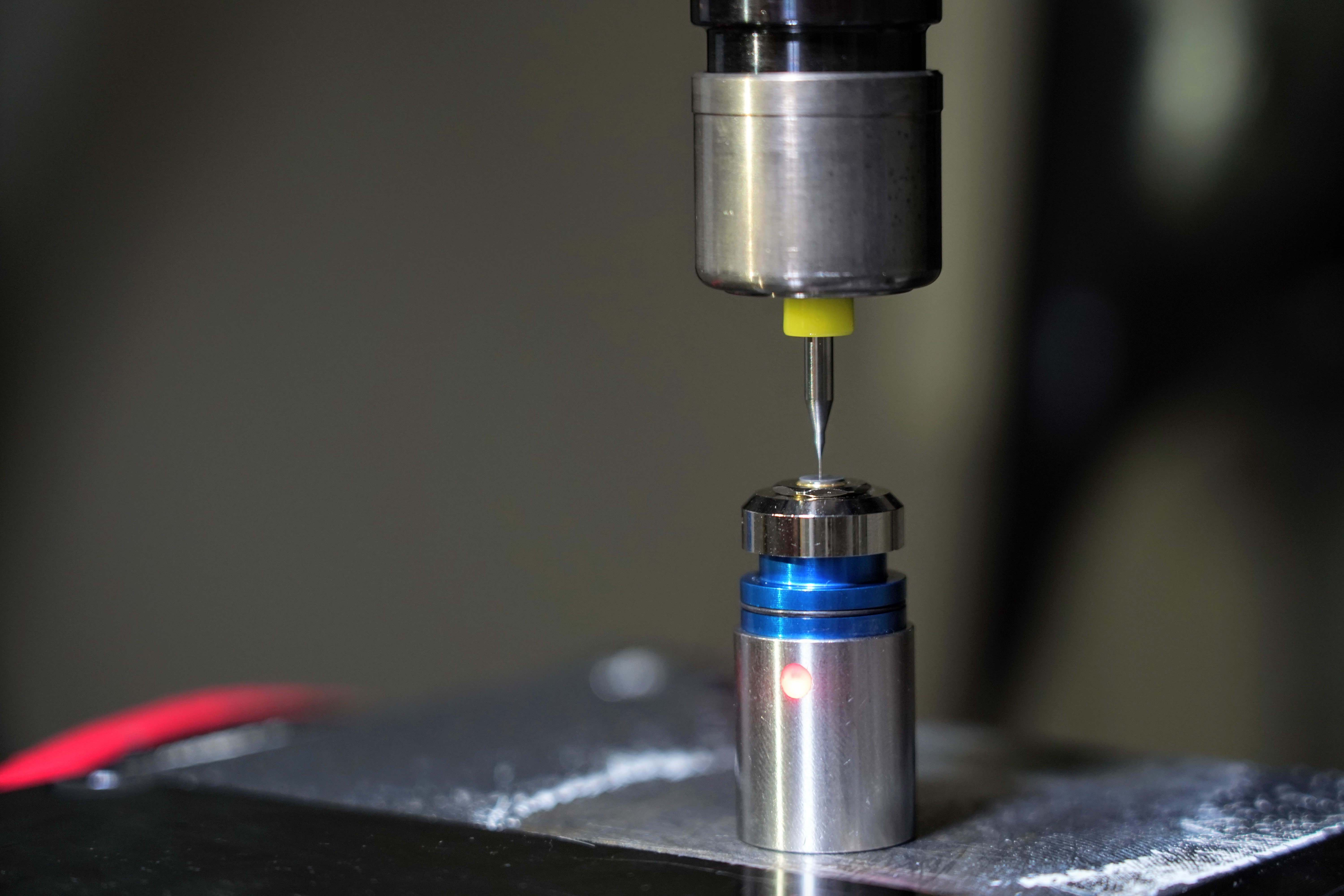

▲ BTS-5 微小徑對刀功能示意
▲ 實際使用情況
